MODELO 5Q y MODELO 5G
MODELO 60 G
ENGRASADOR NEUMÁTICO – OIL & GAS
1000 bar / 15000 psi

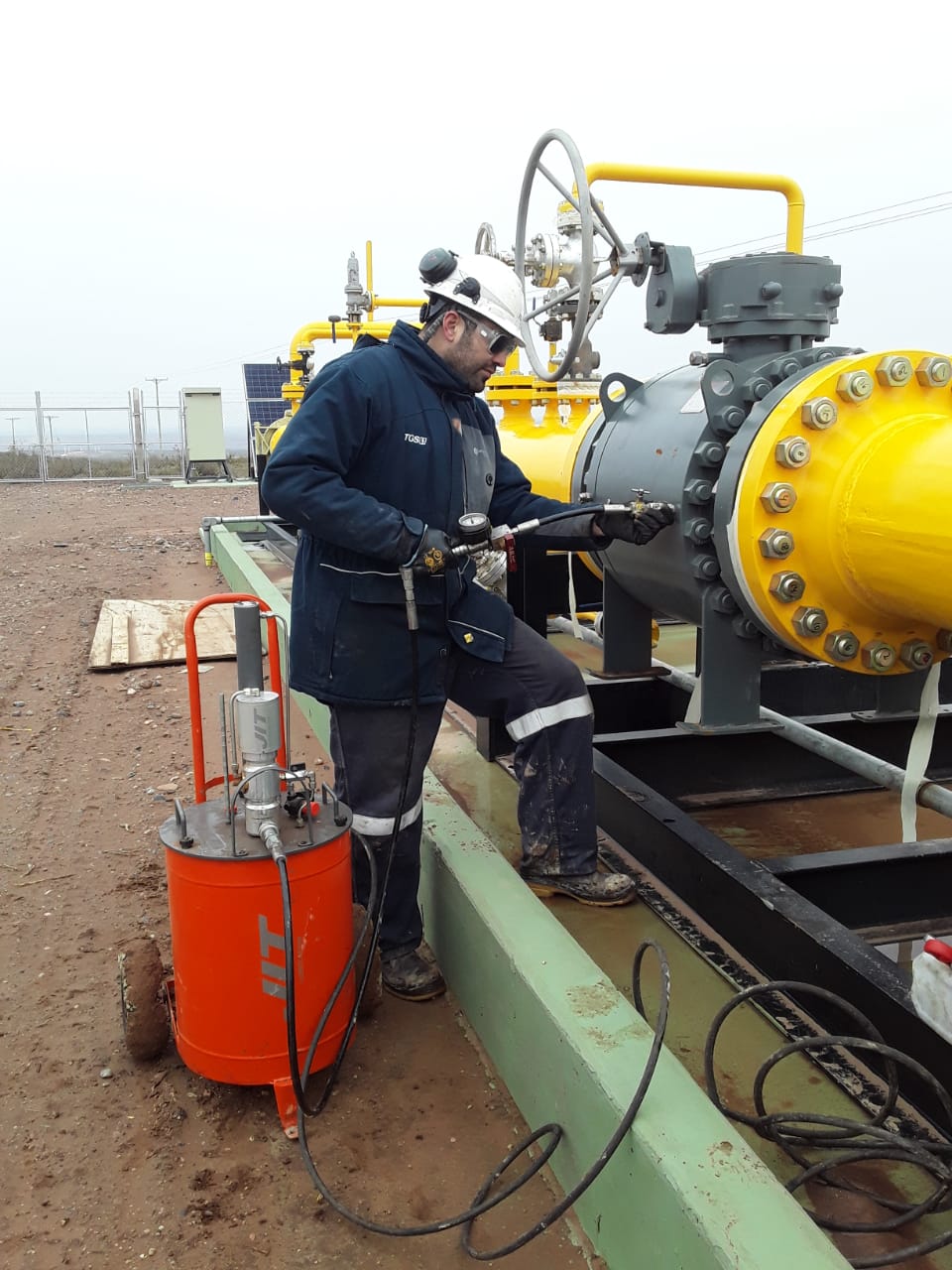

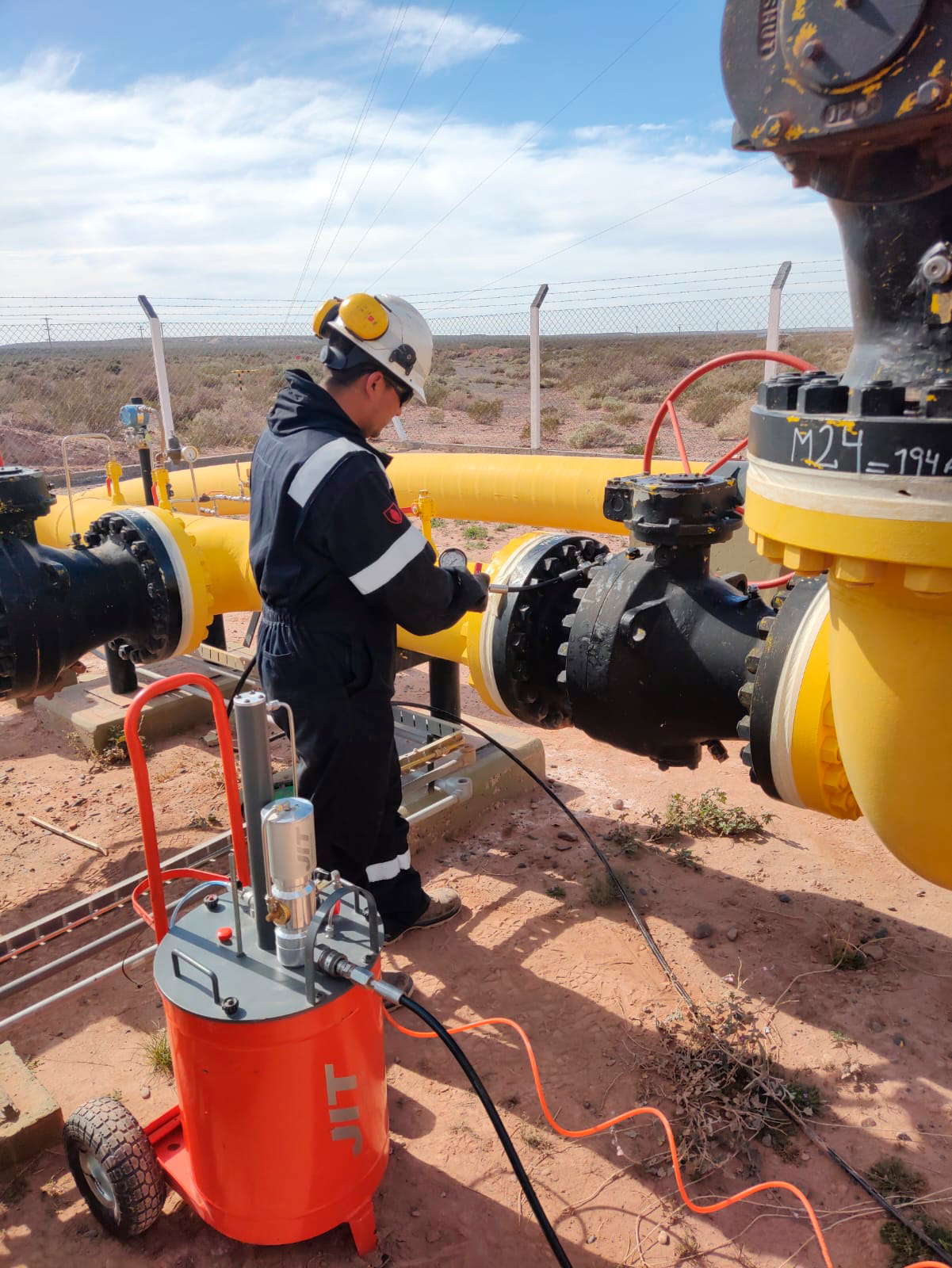

Nuestros engrasadores neumáticos poseen un sistema de cabezal y prensa grasa neumático, que permite operar grasas pesadas y sellantes en condiciones climáticas adversas con presiones de trabajo que llegan a los 15.000 PSI – 1000 bar. Ideal para mantenimiento de válvulas en la industria del gas, petroleo, minera, etc.
CARACTERÍSTICAS
- Ratio: 100:1
- Presión máx. de alimentación: 10 [bar]
- Consumo aire: 190 [l/min] a 6 [bar]
- Conexión de entrada de aire: 1/4 » [BSP] G
- Conexión de salida de grasa: 1/4″ [BSP] G
- Ruido: 79 [dB]
- Apto para grasas grado NLGI Nº 1, 2 y 3; en latas de aluminio de 4,53 kg (10 lb) y cubetas de plastico de 18.9 kg (5 galones) de capacidad.
MODELOS
- MODELO 5Q: Equipo diseñado para recipientes de aluminio de 5 cuartos de galón. Equivalente a 10 libras o 4.5 kg de grasa – Con sistema neumático de prensa grasa. Peso del equipo (sin grasa): 29.9 kg
- MODELO 5G: Equipo diseñado para recipientes de 5 galones. Equivalente a cubetas de 18 kg de grasa – Con sistema neumático de prensa grasa. Peso del equipo (sin grasa): 36.5 kg
- MODELO 60G: Equipo diseñado para recipientes de 60 galones. Equivalente a tambores de 200kg de grasa – Con prensa grasa seguidor. Peso del equipo (sin grasa): 20 kg
BENEFICIOS Y ACCESORIOS
- Manillar con manómetro y articulación Z: permite el agarre y manipulación de la manguera y pico aplicador visualizando la presión desarrollada.
- Válvula aguja: permite el fácil comando del equipo
- Válvula de purga: permite liberar la contrapresión de la línea luego del engrase.
- Acople rápido en manguera: asegura facilidad para transportar el equipo. También es utilizada para el purgado inicial del equipo.
- Distribuidor interno de aire: solicita solo una entrada de aire para todas las funciones
- Pulsador para el desmoldado del Prensa Grasa
- Equipo totalmente carenado garantizando la limpieza de la grasa.
- Varilla graduada para visualizar el consumo de grasa
¡REPUESTOS INMEDIATOS Y SERVICIO POST-VENTA!
EFICIENCIA
PORTABILIDAD
PRACTICIDAD
VIDEO DE USO
ENGRASADOR NEUMÁTICO DE ALTO CAUDAL Y ALTA PRESIÓN

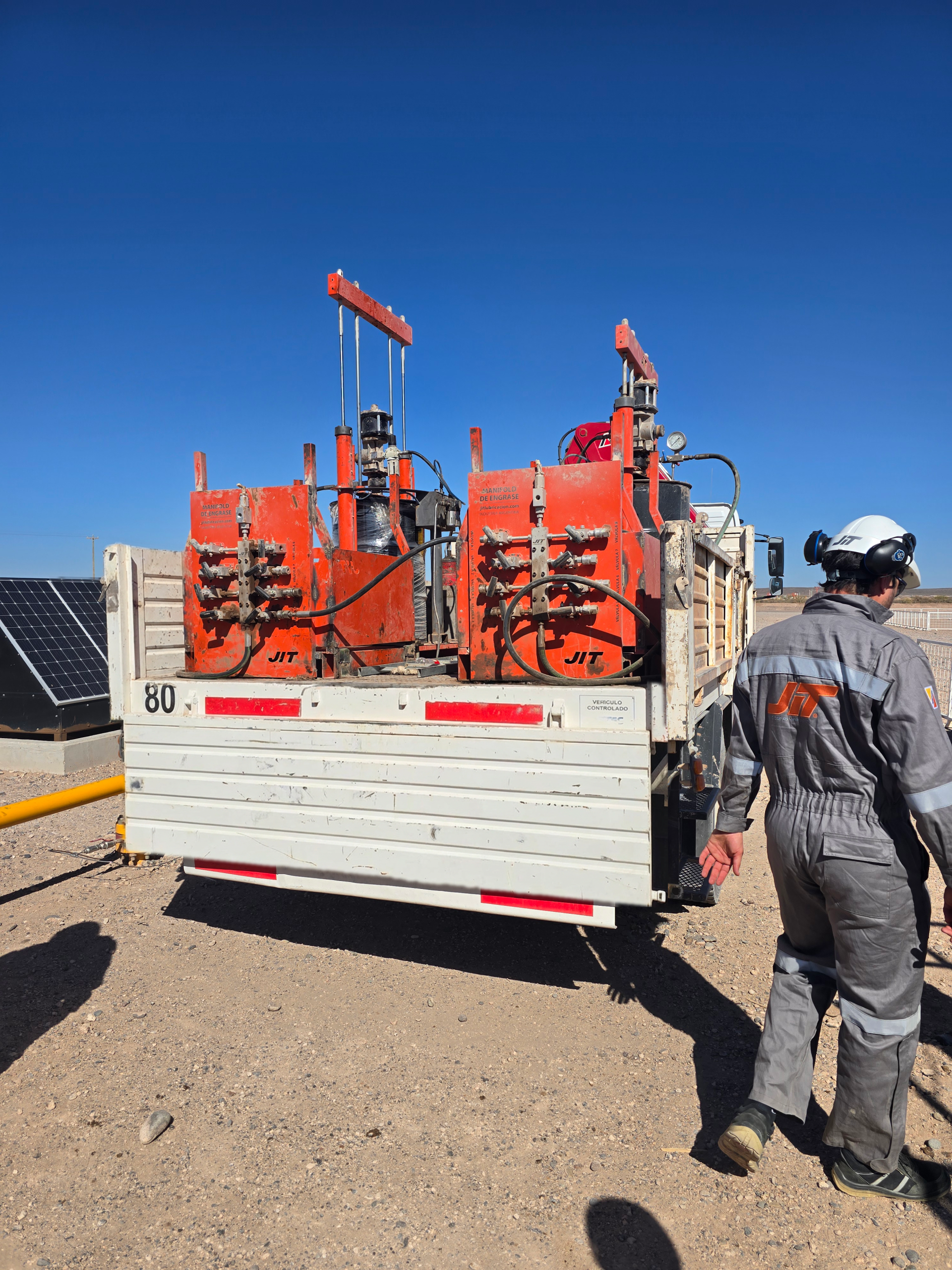

Nuestro engrasador neumático de alto caudal y alta presión permite realizar movimientos de grandes caudales de grasa a presiones considerables. Ideal para el engrase de sistemas de distribución tipo manifold utilizados en stacks de fractura o instalaciones con gran cantidad de bocas.
CARACTERÍSTICAS
- Ratio: 110:1
- Caudal: 3.5 [kg/min]
- Presión máx. de alimentación: 10 [bar]
- Consumo aire: 2.90 [m3/min]
- Conexión de entrada de aire: F 1/2″ [NPT]
- Conexión de salida de grasa: F 1/2″ [NPT] Opcional 9/16 [AU]
- Ruido: 79 [dB]
- Diámetro de inmersión: 50 [mm]
- Longitud de inmersión: 940 [mm]
- Peso: 27 [kg]
ACCESORIOS
- Tapa
- Prensa grasa
APLICACIÓN
Diseñado para grasas de media y alta viscosidad.

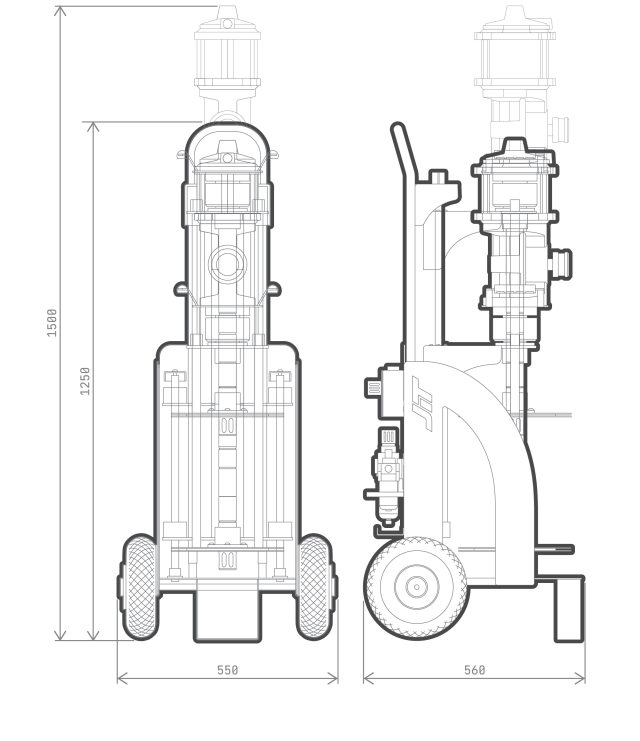

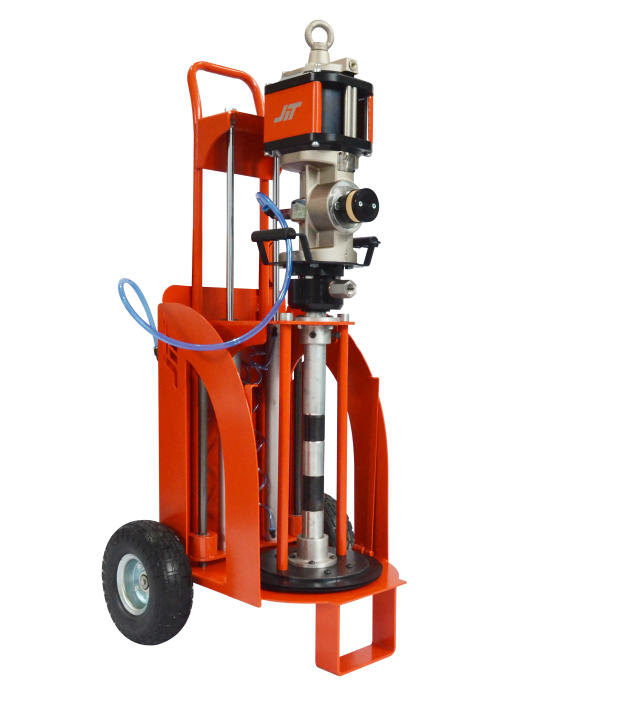

SISTEMA NEUMÁTICO DE GESTIÓN DE GRASA
Equipo diseñado para bombas neumáticas JIT Lubricación, modelos: 60:1, 70:1, 100:1, 110:1. Ideal para grasas viscosas.
EQUIPADO CON
- Prensa grasa
- Cilindros neumáticos
- Válvula de comando
- Válvula de alivio
- Manómetro
- Filtro regulador y lubricador
SISTEMA DE MONITOREO Y ENGRASE
Nuestro sistema de control de monitoreo y engrase, permite el seteo de variables de engrase, ya sea por presión o caudal de grasa.
En base a estos valores seteados por el usuario, el sistema monitoreará mediante sensores de caudal y presión hasta llegar el valor ingresado, cortando la alimentación neumática de la bomba a utilizar.
Las variables del engrase (presión, caudal y temperatura) acompañarán a datos propios de la válvula a engrasar y el medio ambiente. Se podrán incorporar datos como Usuario, ID y Modelo de válvula mediante su pantalla táctil HMI. Esta información generará un reporte que será impreso luego de cada engrase, y también almacenado en la memoria interna para luego descargarlo mediante USB o cable Ethernet y poder manipularlo.
CARACTERÍSTICAS
Sensores incluidos:
- Caudal de grasa 1: 0 a 1000 [g/min]
- Caudal de grasa 2: 0 a 4000 [g/min]
- Presión de grasa: 0 a 1000 [bar]
- Temperatura ambiente
Actuadores:
- Electroválvula de 24 V
- Pantalla interfaz
Alimentación:
- 24 VCC
- 220 VCA
Interfaz:
- Fecha y hora de engrase
- Presión máxima – Cantidad de grasa máximo
- Operario
- Codificación de válvula
Comunicación:
- Ethernet y USB
BENEFICIOS Y ACCESORIOS
- Para engrasadores neumáticos JIT Lubricación, modelos: 60:1, 70:1, 100:1, 110:1.
- Ideal para el control de lubricación de válvulas de distribución de gas y arbolitos de navidad.
- Equipo ideal para cuadrillas de engrase.
- Reporte impreso que constata el inicio de engrase, tiempo de engrase, ID del operador, ID de la válvula engrasada, cantidad de grasa suministrada, presión máxima para cartas u órdenes de trabajo, garantizando el trabajo realizado.
- Incorporación de datos, como el usuario, ID, modelo de válvula mediante su pantalla táctil HMI.
- Información generada extraíble, mediante conectores USB o cable Ethernet.

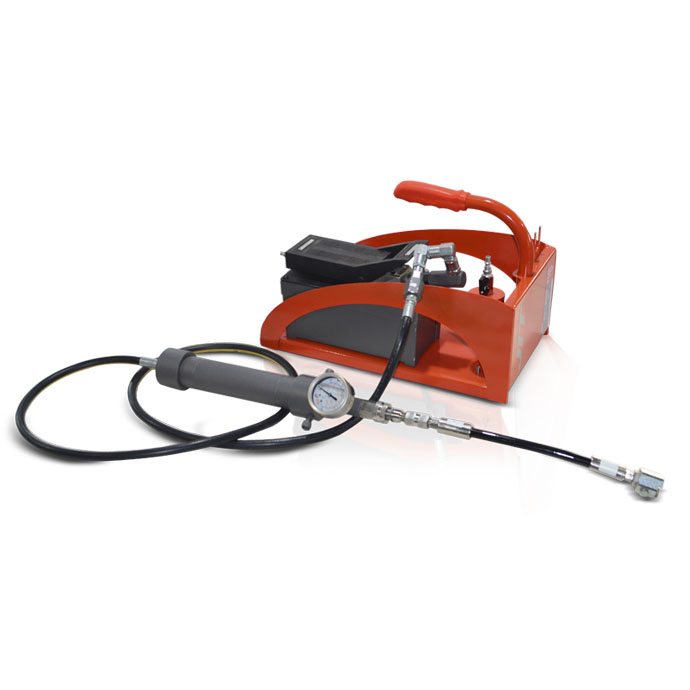

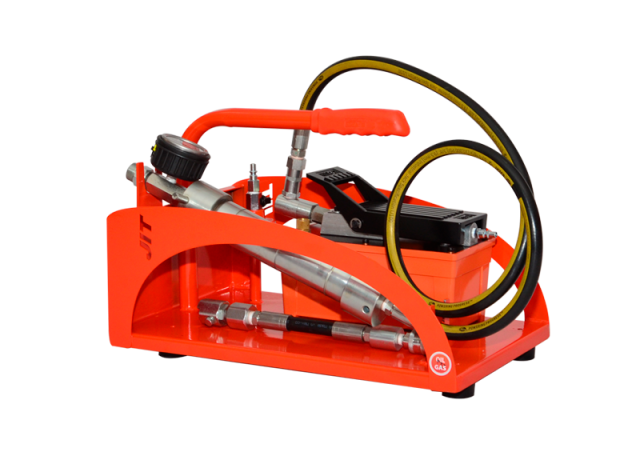

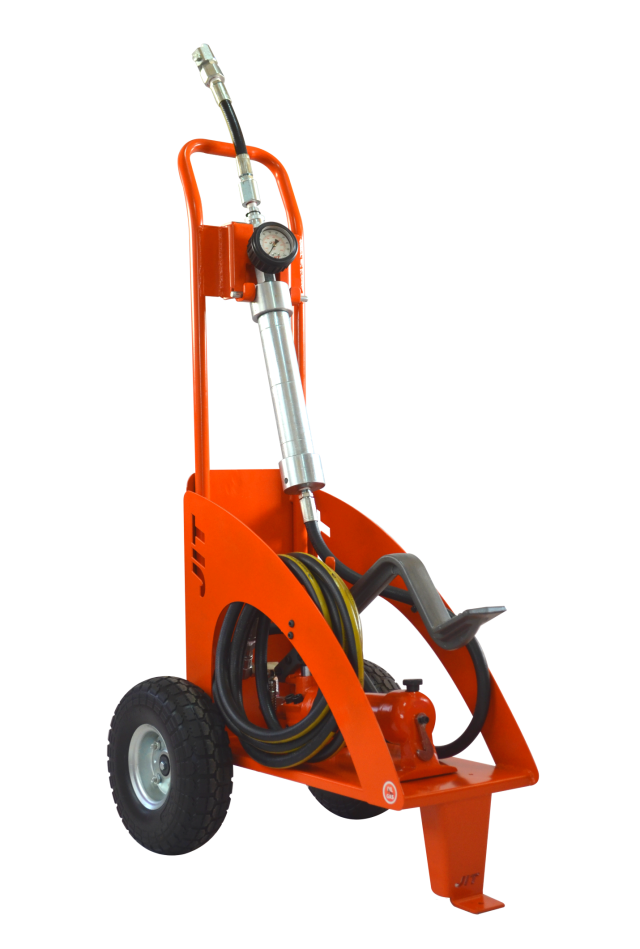

ENGRASADORES HIDRONEUMÁTICOS PARA VELAS
Los engrasadores hidroneumáticos de JIT permiten la inyección de grasas viscosas, pastas, sellantes, etc. para el mantenimiento de válvulas en redes de distribución de gas, petróleo, químicas y otros fluidos.
Esta unidad esta diseñada para suministrar este tipo de grasas a gran velocidad y con el menos esfuerzo posible alcanzando los 10.000 psi de presión. Contenida en una estructura metálica contenedora de cada uno de los componentes del equipo que lo hacen versátil y portátil.
MOTOR HIDRONEUMÁTICO
Ratio: 90:1
Presión máx. de alimentación: 8 [bar]
Consumo aire: 200 [l/min]
Caudal de aceite: 1000 [cm3 / minuto]
Ruido: 79 [dB]
RECIPIENTE DE GRASA
Cilindro cargador construido en acero bruñido de 6 mm de espesor contenedor de pistón de engrase.
MANGUERA ALTA PRESIÓN
Construcción de tubo de elastómero termoplástico. Refuerzo de 2 mallas de fibra de aramida con una
malla de alambre de acero. Cobertura de poliuretano. Presión de trabajo 1000 [bar]
TAPA NEUMÁTICA PARA RETROCESO DE PISTÓN
Permite la vuelta a la posición inicial del pistón de engrase, facilitando la carga de la próxima vela o
grasa consumible.
Presión máx. de alimentación: 8 [bar]
ACCESORIOS
Articulación Z en salida de bomba
Acople rápido
Manómetro FE 1000 [bar]
Adaptador para tecalemite tipo botón – 22 [mm]
APLICACIÓN
Diseñado para grasas en formato vela tipo J – 35 mm (1 ⅜’’) x 215 mm (8 ½’’) Diam x Largo
También se puede completar el cilindro con grasas viscosas NLGI grado 1,2,3, 4 hasta 6
Otras configuraciones

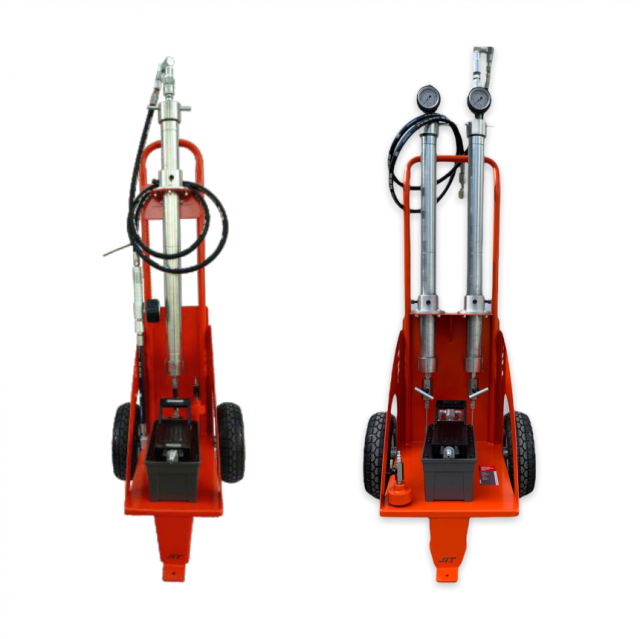

ENGRASADORES HIDRONEUMÁTICOS PARA 3 Y 6 VELAS
Cilindro diseñado para contener 3 velas de grasas en formato tipo J – 35 mm (1 ⅜’’) x 215 mm (8 ½’’) Diam x Largo cada una.
Se ofrece la opción de contener 1 cilindro de 3 velas o 2 cilindros con 6 velas en su totalidad, lo que permite evitar la perdida de tiempo y un uso mas continuado del mismo.
También se puede completar el cilindro con grasas viscosas NLGI grado 1,2,3, 4 hasta 6
ASPIRADOR PORTÁTIL
Las bombas neumáticas de doble membrana son reconocidas como las bombas mas flexibles para el tratamiento de líquidos agresivos con presión y caudales variables. La gama de aplicaciones es prácticamente ilimitada.
CARACTERÍSTICAS
Caudal 20 I/min
Material bomba: polipropileno
Material de la membrana NBR+PTFE
Fluidos compatibles aceites – aceites usados – gasoil
Ratio 1:1
Conexión entrada-salida
Conexión de entrada de aire 6mm
Ruido 65 dB
Presión Máxima 8 bar
Viscosidad 12000 cps
ACCESORIOS
Chasis portátil
Manguera de aspiración de 2 mts.
Manguera de transferencia de 10 mts.
Filtro regulador lubricador
FUNCIONALIDAD
El equipo tiene como función la aspiración de aceite provenientes de las bombas de pozo PCP.
ALTERNATIVAS
Bomba de doble diafragma P 1:1 20 LPM 1/2 BSP
Bomba de doble diafragma P 1:1 35 LPM 3/8 BSP
Bomba de doble diafragma P 1:1 55 LPM 1/2 BSP
